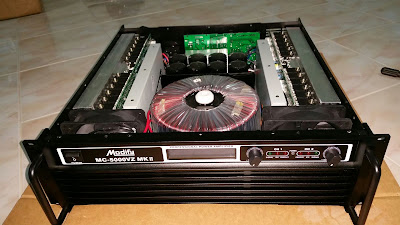

คลาสพาวเวอร์แอมป์ คลาส G และ H

คลาส G (Class G )

             การออกแบบนี้ เป็นการช่วยเพิ่มประสิทธิภาพ โดยลดการสูญเสียโวลเทจกับทรานซิลเตอร์เอาท์พุทโวลเทจนี้ เป็นความแตกต่างระหว่างซัพพลายบวก หรือแดง กับเอาท์พุทออดิโอ สีฟ้า CLASS G มีประสิทธิภาพเทียบเท่า CLASS D หรือ CLASS T ในขณะที่การออกแบบ CLASS G มีความสลับซับซ้อนมาก โดยตั้งอยู่บนพื้นฐานแอมพ์ CLASS AB และมีคุณลักษณะใกล้เคียงกันมาก

                     แอมป์คลาส G (ซึ่งใช้"รางสวิตช์" เพื่อลดการใช้พลังงานและเพิ่มประสิทธิภาพ) มีประสิทธิภาพมากกว่าแอมป์คลาส AB แอมป์เหล่านี้จ่ายรางไฟหลายรางที่แรงดันไฟฟ้าแตกต่างกันและสลับรางไปมาระหว่างรางพวกนี้เมื่อสัญญาณเอาต์พุตเข้าใกล้แต่ละระดับ ดังนั้น แอมป์จะเพิ่มประสิทธิภาพโดยการลดพลังงานที่สูญเปล่าที่ทรานซิสเตอร์เอาต์พุต แอมป์คลาส G มีประสิทธิภาพมากกว่าคลาส AB แต่มีประสิทธิภาพน้อยกว่าเมื่อเทียบกับคลาส D โดยไม่มีผลกระทบ EMI เชิงลบของคลาส D แอมป์คลาส H ใช้ความคิดของคลาส G หนึ่งขั้นตอนในการสร้างรางที่จ่ายกำลังที่แปรได้ไม่จำกัดเพิ่มเข้าไป สิ่งนี้จะกระทำโดยการมอดูเลทรางจ่ายไฟเพื่อให้รางเหล่านั้นมีแรงดันมีขนาดไม่กี่โวลท์ใหญ่กว่าสัญญาณเอาต์พุต ณ เวลาใดเวลาหนึ่ง ขั้นตอนของเอาต์พุตจะทำงานที่มีประสิทธิภาพสูงสุดตลอดเวลา แหล่งจ่ายไฟแบบสลับโหมดสามารถถูกใช้ในการสร้างรางต่างๆได้ เกนประสิทธิภาพอย่างมีนัยสำคัญสามารถทำสำเร็จได้ แต่มีข้อเสียเปรียบของการออกแบบ แหล่งจ่ายไฟที่ซับซ้อนมากขึ้นและลดประสิทธิภาพการทำงานของ THD ลง ในการออกแบบธรรมดา แรงดันตกลงประมาณ 10V จะถูกรักษาระดับนี้ไว้บนทรานซิสเตอร์เอาต์พุตในวงจรคลาส H ภาพข้างบนแสดงให้เห็นถึงแหล่งจ่ายไฟบวกของขั้นตอนเอาต์พุตและแรงดันไฟฟ้าที่เอาต์พุตของลำโพง การเพิ่มแรงดันแหล่งจ่ายไฟถูกแสดงสำหรับสัญญาณเพลงจริง

                    สัญญาณแรงดันไฟฟ้าที่แสดงจึงเป็นรุ่นที่ใหญ่กว่าของอินพุท แต่ถูกเปลี่ยนเครื่องหมาย (เป็นตรงข้าม)โดยการขยาย การเตรียมการอื่นๆของอุปกรณ์ขยายมีความเป็นไปได้ แต่ที่ให้มา (นั่นคือ อีมิตเตอร์ร่วม แหล่งที่มาร่วม หรือ แคโทดร่วม) เป็นสิ่งที่ง่ายที่สุดที่จะเข้าใจและใช้ได้ในทางปฏิบัติ ถ้าชิ้นส่วนขยายเป็นแบบเชิงเส้น เอาต์พุตก็จะเป็นเป็นสำเนาที่ซื่อสัตย์ของอินพุท เพียงแต่ใหญ่กว่าและกลับหัวเท่านั้น ในทางปฏิบัติ ทรานซิสเตอร์ไม่เป็นเชิงเส้นและเอาต์พุตจะใกล้เคียงกับอินพุทเท่านั้น การไม่เป็นเชิงเส้นจากหลายแหล่งที่มาจะเป็นที่มาของการบิดเบือนภายใน ตัวขยาย คลาสของตัวขยาย (A, B , AB หรือ C )ขึ้นอยู่กับว่าอุปกรณ์ขยายจะถูกไบอัสอย่างไร แผนภาพได้ละเว้นวงจรไบอัสเพื่อความชัดเจน

                     แอมป์แท้จริงใดๆคือการตระหนักถึงความไม่สมบูรณ์ของแอมป์ในอุดมคติ ข้อจำกัดที่สำคัญของแอมป์แท้จริงก็คือการที่เอาต์พุตที่มันสร้างจะถูกจำกัดในที่สุดโดยพลังที่มีอยู่จากแหล่งจ่ายไฟ แอมป์จะอิ่มตัวและตัดยอดคลื่นถ้าสัญญาณ

อินพุทมีขนาดใหญ่เกินไปสำหรับตัวขยายในการสร้างซ้ำ หรือเกินขีดจำกัดการทำงานของอุปกรณ์

คลาส H (Class H)

                      มีความคล้ายกับ CLASS G ยกเว้น RAIL VOLTAGE ที่โมดูเลทสัญญาณอินพุทเท่านั้น ที่ไม่มีเพาเวอร์ซัพพลาย RAIL จะสูงกว่าสัญญาณเอาท์พุทเล็กน้อย ปล่อยโวลเทจให้กับทรานซิสเตอร์ตัวเล็ก และระบายความร้อนทรานซิสเตอร์เอาท์พุท วงจรที่คล้ายกับที่ใช้ในแอมพ์ CLASS D นี้ก็คือ มีโมดูเลทเพาเวอร์ซัพพลาย RAIL ที่เหมือนกัน ในส่วนของความสลับซับซ้อนแอมพ์แบบนี้ มีความเหมือนกับแอมพ์ CLASS D แต่ทำงานได้เหมือนกับแอมพ์ CLASS AB
